中硼硅玻璃輸液瓶耐酸性測試儀是一種模擬極端環(huán)境（高溫、強(qiáng)酸）的專業(yè)檢測設(shè)備，用于評估玻璃容器在酸性條件下的化學(xué)穩(wěn)定性。通過檢測金屬離子（如鈉、硼、硅等）的析出量，判斷其是否符合藥典及國際標(biāo)準(zhǔn)要求。以下是濟(jì)南中科電子中硼硅玻璃輸液瓶耐酸性測試方法及注意事項(xiàng)的詳細(xì)說明：

一、儀器概述

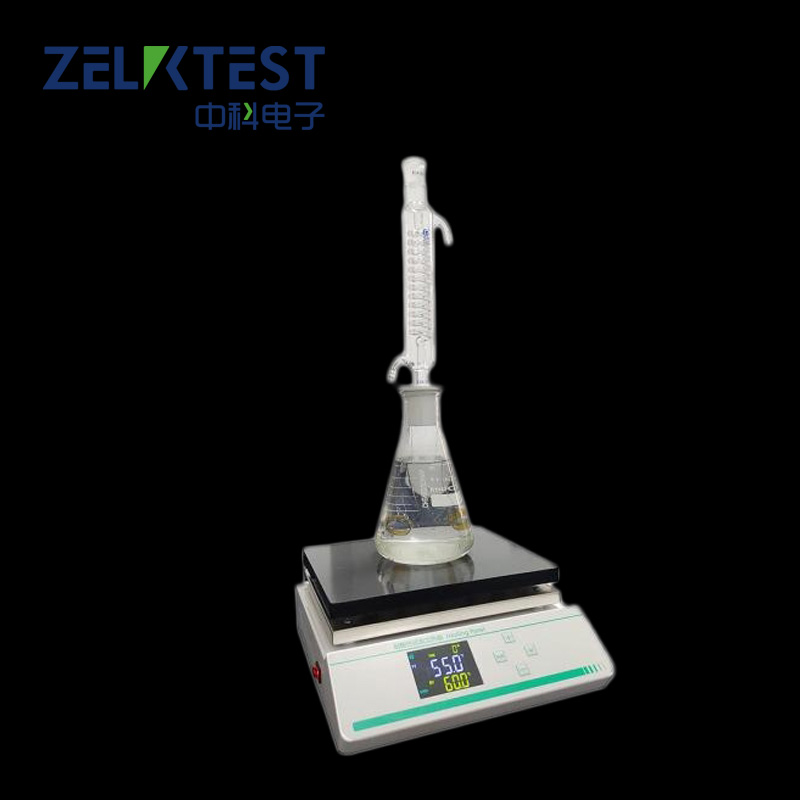

濟(jì)南中科電子研發(fā)的“NSX-02A耐酸性測試裝置”專業(yè)用于藥用玻璃的耐沸騰鹽酸溶液的浸蝕性和玻璃的耐酸性水溶液浸蝕性試驗(yàn)，以便于測定和分級。產(chǎn)品根據(jù)標(biāo)準(zhǔn)《YBB00342004-2015玻璃耐沸騰鹽酸浸蝕性測定方法》設(shè)計(jì)配置，是藥用玻璃制品的生產(chǎn)和使用企事業(yè)單位不可或缺的試驗(yàn)儀器。

二、測試標(biāo)準(zhǔn)與原理

1、參考標(biāo)準(zhǔn)：

中國藥典（ChP）：四部中“玻璃容器耐水性測定法”提供基礎(chǔ)方法。

YBB 00342002：國家藥包材標(biāo)準(zhǔn)，明確鈉鈣玻璃與中硼硅玻璃輸液瓶的耐酸性測試。

USP <660>（美國藥典）與 EP 3.2.1（歐洲藥典）：規(guī)定化學(xué)耐受性測試的國際方法。

2、核心測試原理：

模擬極端條件（高溫、強(qiáng)酸）加速玻璃表面侵蝕，通過測定浸出金屬離子評估耐腐蝕性。

三、測試步驟詳解

1、樣品制備：

清洗：用純化水超聲清洗輸液瓶，確保無雜質(zhì)殘留。

切割：若需玻璃片測試，切割成表面積約10 cm2的試樣，邊緣需研磨光滑。

2、測試條件：

酸液配置：6%鹽酸（v/v）或0.1 mol/L HCl（依標(biāo)準(zhǔn)選擇）。

加熱環(huán)境：121℃高壓濕熱滅菌處理30~60分鐘。

3、操作流程：

將酸液注入輸液瓶至標(biāo)稱容量的90%，密封后置于耐酸測試裝置中加熱。

冷卻后收集浸出液，經(jīng)0.45 μm濾膜過濾，采用滴定法（總堿金屬）或ICP-OES（元素分析）測定結(jié)果。

4、結(jié)果判定：

國內(nèi)標(biāo)準(zhǔn)要求總堿金屬浸出量≤0.1 mg/dm2，國際標(biāo)準(zhǔn)則細(xì)化到單一元素限值（如Na≤0.2 ppm）。

四、關(guān)鍵注意事項(xiàng)

1、樣品均一性：確保多批次樣品測試（通常n=3），減少偶然誤差。

2、空白對照：同時進(jìn)行空白酸液加熱，扣除背景值。

3、儀器校準(zhǔn)：使用標(biāo)準(zhǔn)溶液定期校準(zhǔn)，如NIST標(biāo)準(zhǔn)品。

4、外觀檢查：測試后觀察玻璃表面是否出現(xiàn)裂紋、發(fā)白或剝落。

5、條件控制：嚴(yán)格監(jiān)控溫度和時間，避免過熱導(dǎo)致玻璃結(jié)構(gòu)變化。

五、不同標(biāo)準(zhǔn)的差異

酸濃度與溫度：YBB采用更高酸濃度（6%）和濕熱條件，而USP/EP使用較低濃度（0.1 mol/L）和常壓加熱，反映不同加速腐蝕策略。

檢測指標(biāo)：國內(nèi)標(biāo)準(zhǔn)側(cè)重總堿，國際標(biāo)準(zhǔn)細(xì)化到單一元素，可能對高硼硅玻璃中的硼、硅遷移更敏感。

結(jié)語

中硼硅玻璃輸液瓶的耐酸性測試是藥品安全的重要防線。濟(jì)南中科電子以專業(yè)設(shè)備與標(biāo)準(zhǔn)化服務(wù)，助力企業(yè)高效完成檢測，為藥品包裝質(zhì)量保駕護(hù)航。如需了解更多技術(shù)細(xì)節(jié)或設(shè)備方案，歡迎聯(lián)系我們的工程師團(tuán)隊(duì)！
